Máy đo OTDR Mini JW3302S
Giá: Liên hệ

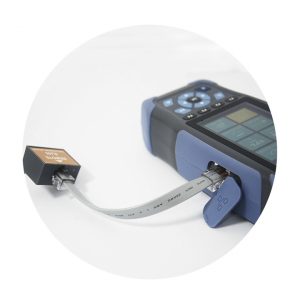

Máy đo OTDR Mini JW3302S
-
Chức năng đo OTDR
-
Chức năng đo công suất OPM
-
Chức năng LS
-
Chức năng VFL (Visual Fault Locator)
-
Chức năng đo độ dài cáp Lan RJ45
HOTLINE: 0942 357 687 – 0941 149 687
Máy đo OTDR Mini JW3302S (JW3302S Mini-Pro OTDR) được sử dụng cho hệ thống cáp quang FTTx. Giúp công việc thi công và bảo trì mạng, kiểm tra và phát hiện điểm đứt; độ dài và suy hao cáp quang một cách nhanh chóng.
Máy được thiết kế nhỏ gọn với màn hình LCD 3.5 inch nhiều màu sắc; thiết kế bao bọc bởi vỏ nhựa mới, chắc chắn giúp chống va đập và rơi rớt.
Các chức năng của máy đo OTDR Mini JW3302S:
1.Chức năng đo OTDR: tìm điểm suy hao cáp quang, suy hao tuyến cáp, các vị trí lỗi cáp, suy hao mối hàn; đo chiều dài/điểm đứt cáp quang.
|
Bước sóng |
1310nm/1550nm±20nm |
|
|
Kiểu cáp quang |
G.652 SM Fiber |
|
|
Phạm vi động |
24dB/22dB |
|
|
Vùng mù sự kiện |
3m |
|
|
Vùng mù ATT |
8m |
|
|
Khoảng cách đo |
500m~60km |
|
|
Độ rộng xung |
3ns~10us |
|
|
Sai số |
±（1m+Sampling Interval +0.005％×Test Distance） |
|
|
Sai số chính xác |
±0.2dB/dB |
|
|
Điểm mẫu |
16k~128k |
|
|
Thang đo mẫu |
0.05m~8m |
|
|
Độ chính xác phản xạ |
±3dB |
|
|
Lưu trữ dữ liệu |
Internal：≥600；External：TF Card |
|
|
Mức độ an toàn đèn Laser |
Class Ⅱ level |
|
|
Định dạng tệp |
SOR Standard File Format |
|
|
Kiểu kết nối |
FC/UPC（Interchangeable SC、ST） |
|
2. Chức năng đo công suất OPM: Optical Power Meter (OPM) là gì? là một công cụ đo chính xác sức mạnh của thiết bị quang hoặc sức mạnh của tín hiệu quang đi qua sợi cáp quang.
|
Dải sóng |
800nm~1700nm |
|
|
Giao diện |
Universal Joint FC/SC/ST |
|
|
Khoảng cách đo |
-50dBm～+26dBm |
|
|
Sai số |
±5% |
|
|
Nhận dạng tần số |
CW/270/330/1k/2kHz |
|
|
Bước sóng hiệu chuẩn |
850/980/1300/1310/1490/1550/1625/1650nm |
|
3. Chức năng LS của Máy đo OTDR Mini JW3302S : Đo sự ổn định của nguồn sáng.
|
Kiểu LD |
FP-LD |
|
|
Bước sóng |
1550nm±20nm |
1310nm/1550nm±20nm |
|
Công suất đầu ra |
≥-5dBm |
|
|
Tần số điều chế |
270/330/1k/2kHz |
|
|
Sự ổn định |
CW，±0.5dB/15min（Test after15mins of preheating） |
|
|
Kiểu kết nối |
FC/UPC（Interchangeable SC、ST） |
|
|
VFL |
||
|
Work Wavelength |
650nm±20nm |
|
|
Output Power |
≥10mW |
|
|
Mode |
CW/1Hz/2Hz |
|
|
Connector |
FC/SC/ST |
|
4.Chức năng VFL (Visual Fault Locator) : Phát ra nguồn ánh sáng Laser ở các bước sóng 1310/1490/1550 nm. Giúp phát hiện vị trí cáp quang bị lỗi (bị đứt, gãy,..)
|
Bước sóng hoạt động |
650nm±20nm |
|
|
Công suất |
≥10mW |
|
|
Tính năng |
CW/1Hz/2Hz |
|
|
Kiểu kết nối |
FC/SC/ST |
|
5. Chức năng đo độ dài cáp Lan RJ45 với khoảng cách test lên tới 300m
6. Các thông số khác của Máy đo OTDR Mini JW3302S
|
Màn hình |
3.5 inch Color LCD |
|
|
Cổng kết nối |
Micro USB |
|
|
Lưu trữ |
TF Card |
|
|
Nguồn |
Polymer Li-battery：3.7V，4000mAh Power Adapter：5VDC，2A |
|
|
Thời gian sử dụng |
Standby＞20h；Measuring Time＞12h |
|
|
Nhiệt độ hoạt động |
-10℃～+50℃ |
|
|
Nhiệt độ bảo quản |
-40℃～+70℃ |
|
|
Độ ẩm |
0～95％Non Condensing |
|
|
Khối lượng |
≤350g |
|
|
Kích thước JW3302S |
173mm×82mm×37mm |
|
|
Chức năng khác：Orange，OTDR/OPM/LS/VFL/RJ45 Sequence/Flashlight |
||
Bộ sản phẩm Máy đo OTDR bao gồm:
|
Tên |
Số lượng |
Ghi chú |
|
|
1 |
Bộ Máy đo OTDR JW3302S |
1 |
Pin Bao Gồm |
|
2 |
Bộ chuyển đổi kết nối |
1 |
|
|
3 |
Dây sạc |
1 |
|
|
4 |
ĐĨA CD(Phần mềm phân tích,Hướng Dẫn sử Dụng) |
1 |
|
|
5 |
Hướng Dẫn sử Dụng |
1 |
|
|
6 |
SC/UPC Cổng kết nối |
1 |
|
|
7 |
Hiệu chuẩn Chứng Nhận |
1 |
|
|
8 |
Vòng Loại Giấy Chứng Nhận/Dịch vụ Bảo Hành Thẻ |
1 |
|
|
9 |
Bông sạch Lát |
10 |
|
|
10 |
Nhạc cụ Túi |
1 |
